激光教學儀

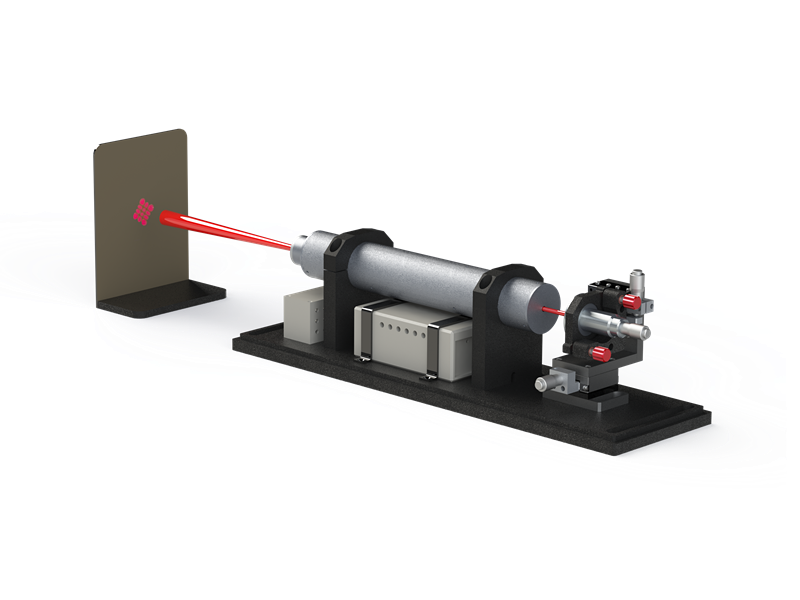

LT1000A激光橫模教學儀

產品描述:

產品:LT1000A激光橫模教學儀  功能:低階/高階   矩形/圓形橫模變換及演示   外形尺寸:400mm×200mm×190mm




服務熱線:4008168900
立即咨詢

激光橫模教學系統

涉及知識點:貓眼腔損調節器、光學諧振腔及其特性、激光偏振態、激光橫模、矩形橫模、圓形橫模、高階橫模及橫模變換。

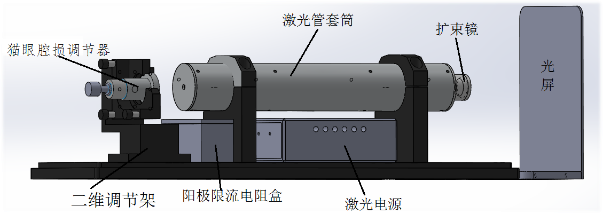

激光橫模教學系統結構圖

涉及課程:
光學、激光原理、激光光學、光電子學、激光技術等。
實驗內容:
a  諧振腔調整;
b  橫模模式的調整及變換;
c  激光輸出橫模偏振特性研究;
d  高階矩形橫模、高階圓形橫模的觀察;
e  橫模TEMmn中m、n值的判斷。
實驗原理圖:
貓眼腔損調節器由凹面鏡(HR@632.8nm)和凸透鏡(AR@632.8nm),其中凹面鏡曲率半徑為R,凸透鏡焦距為f,兩鏡間距為L。當f=R=L時,貓眼腔損調節器等效
為一個平面鏡;當L<f=R時,貓眼腔損調節器等效為一個凸面鏡;當L>f=R時,貓眼腔損調節器等效為一個凹面鏡。

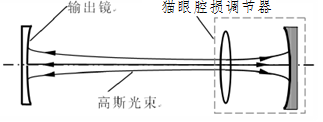

諧振腔示意圖

用透鏡組調節諧振腔損耗,改變諧振腔對不同橫模的損耗,損耗小的橫向模式振蕩,損耗大的橫向模式被抑制。

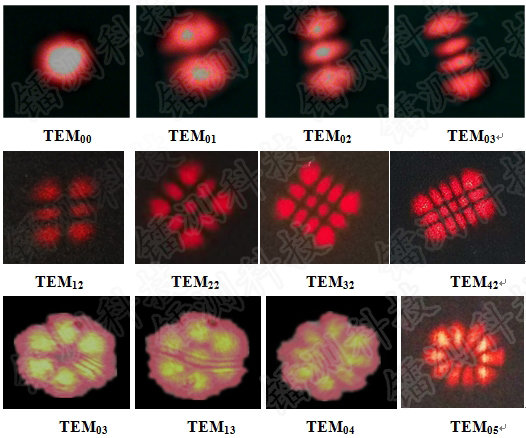

實驗效果圖:


可演示從TEM00模到TEM22模甚至更高階橫模模式

技術指標:
l 半外腔氦氖激光器組件:中心波長632.8nm,增益管長250mm,凹面鏡(R1m)輸出,毛細管長度200mm,毛細管內徑2.0mm,激光器腔長約290mm;
l 輸出擴束組件f=30mm的凹透鏡。
  設備成套性:
HeNe半外腔激光器組件,貓眼腔損調節器組件,偏振器組件,接收光屏。
  使用方法:
1. 開關機:本系統為220V交流供電,接通電源后,按下激光電源上紅色按鈕,激光管輸出輝光為正常現象,此時可配合貓眼腔損調節器調節諧振腔輸出激光;關機時,再次按下激光電源上紅色按鈕即可,操作簡單方便。
2. 貓眼腔損調節器由水平、豎直、俯仰、偏擺及前后5個調節旋鈕控制,在激光器輸出激光后,可通過調節這5個旋鈕配合輸出不同橫模圖樣。
3. 日常維護保養:橫模教學系統使用完后,要用玻璃罩罩住整套儀器,以達到防塵的目的,若使用一段時間后,激光輸出功率調不上去,可能是貓眼腔損調節器中暴露在外的鏡子沾染灰塵、激光管靠近貓眼處的窗片沾染灰塵,用酒精棉擦拭此兩鏡即可。
建議課時:
1課時,或教學配套演示。



LT1000A-激光橫模分析系統.pdf


懇請注意:因市場發展和產品開發的需要,本產品資料中有關內容可能會根據實際情況隨時更新或修改,恕不另行通知,不便之處敬請諒解。

高等院校、研究院所激光物理效應教學實驗演示。

首都師范大學;

南京師范大學;

北京化工大學;

北方交通大學;

昆明大學;

地質大學;
