激光干涉儀用于回轉軸測量
發布時間:2019-02-01瀏覽次數:2229

1、回轉軸測量原理

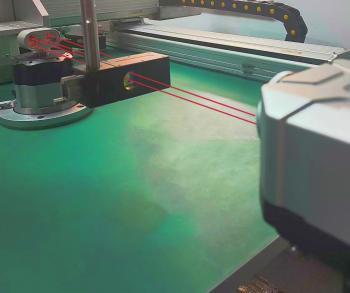

利用鐳測激光干涉儀的角度測量附件,結合高精密轉臺,便可以對回轉軸進行校準。轉臺小巧輕便,單手可握住并可以多種方式安裝到機床上;支持內置電池或線纜供電,藍牙傳輸數據;內置準直光靶,提高對光效率;任意角度、任意間隔自動測量。



2、測量步驟和數據處理

  1) 將轉臺定位在被測軸上并調整激光系統的準直(轉臺可以自動調整與光軸的垂直)。

  2) 在軸的起始位置將激光裝置置零,在計算機上開始采集數據并運行數控程序。

  3) 完成越程后,軸到達起始目標位置(激光讀數為零) ,記錄激光讀數。

  4) 被測軸以5°步距移至第二個目標,轉臺內置的反射鏡反向旋轉5°。

  5) 系統結合激光干涉儀與轉臺的讀數,記錄被測軸在5°的位置誤差。

  6) 通過使回轉軸依次到達一系列測量點,可測量并繪出軸的總體精度圖。

3、回轉軸測量用組件
回轉軸測量用到的激光干涉儀組件:
激光干涉儀測頭、角度測量光學鏡組、回轉軸測量組件、Leice Measure測量軟件、Leice Analysis 分析軟件。
4、回轉軸測量應用
數控機床主軸的回轉角定位精度
圓周閉合工件(如分度頭)的加工檢測
